SL-C700、SL-C760 に PC で使われているような 3.5 インチや、2.5 インチの大容量ハードディスクを接続して使ってみました。

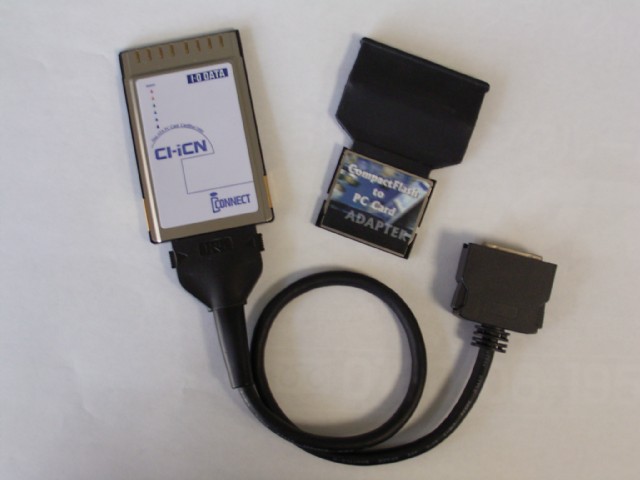

一般的なハードディスクは IDE 接続ですので、Linux ザウルスに接続するためには IDE インターフェイスを提供してくれる CF カードなどを用意する必要があります。しかし、実際にはそんなカードはありませんので、ここではダイヤテックの CF to PCMCIA アダプター CTOP を介して、アイ・オー・データ機器の IDE インターフェイス対応 i・CONNECT オプション PC カード CI-iCN を接続し、ここに i・CONNECT 対応の 3.5 インチ HDD ケースや、2.5 インチ HDD ケースにハードディスクに入れて使うことにします。
この CI-iCN はうれしいことに SL-C700 や SL-C760 で一般的な CF メモリーカードと同様に認識してくれるので、ソフトを特に用意しなくてもそのまま使えるので便利です。ただし、Linux ザウルスで使用する際はカード側面のモードスイッチを 16bit にしておく必要があります。
i・CONNECT 対応の 3.5 インチ HDD は HDA-iU シリーズや、HDA-iE シリーズなどがありますが、今回は手持ちの 3.5 インチ HDD を使いたかったので、挑戦者の 3.5 インチ HDD 外付けケース SOTO-3.5iE に Maxtor の 3.5 インチ ATA ハードディスク DiamondMax 16 の 4R120L0 を入れて利用しました。5400rpm 120GB モデルです。尚、SOTO-3.5iE は現在後期型が出ていますが、今回利用したのは前期型です。以下は接続後の dmesg の一部です。HDD を CS (Cable Select) に設定していると下記のように /dev/hdb で認識してしまうので、必ず MASTER にしておく必要があります。
ide_attach() ide_config(0xc35ee180) Trying to free nonexistent resourceTrying to free nonexistent resource hdb: Maxtor 4R120L0, ATA DISK drive ide0 at 0xf6000188-0xf600018f,0xf6000386 on irq 39 hdb: 240121728 sectors (122942 MB) w/2048KiB Cache, CHS=238216/16/63 Partition check: hdb: unknown partition table ide_cs: hda: Vcc = 5.0, Vpp = 0.0

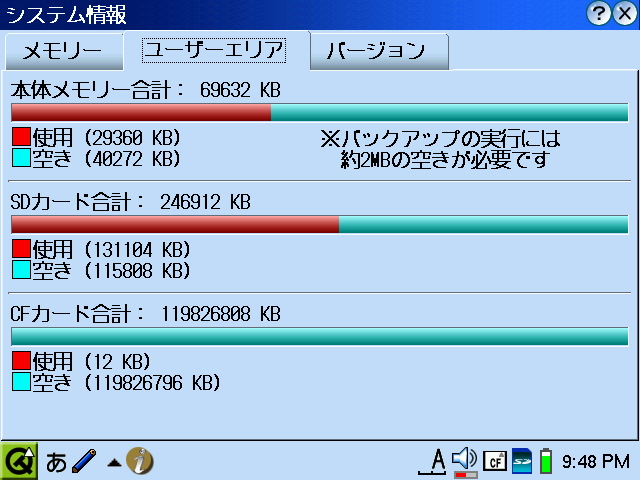

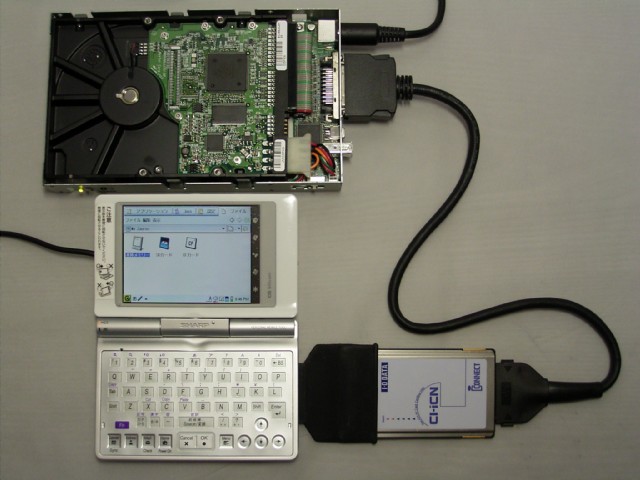

判りやすいように HDD をケースに入れただけの状態で組み立てずに Linux ザウルスに接続してみました。後述する方法で既にフォーマットしてありますので、ちゃんと 120GB 認識しています。

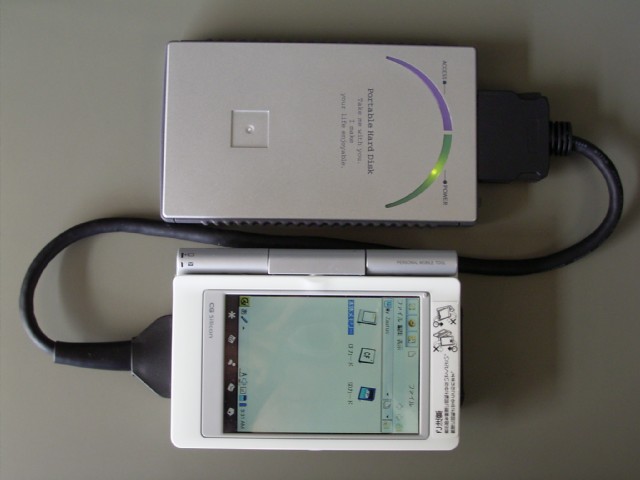

i・CONNECT 対応の 2.5 インチ HDD は現在発売されていませんので、挑戦者の 2.5 インチ HDD 外付けケース SOTO-2.5iH に TOSHIBA の 2.5 インチ ATA ハードディスク MK0803MAT を入れて利用しました。8.45mm 厚 815MB モデルです。以下は接続後の dmesg の一部です。
ide_attach() ide_config(0xc392d480) hda: TOSHIBA MK0803MAT, ATA DISK drive ide0 at 0xf6000188-0xf600018f,0xf6000386 on irq 39 hda: 1592640 sectors (815 MB) w/128KiB Cache, CHS=1580/16/63 hda: [PTBL] [790/32/63] hda1 hda2 < hda5 > ide_cs: hda: Vcc = 5.0, Vpp = 0.0

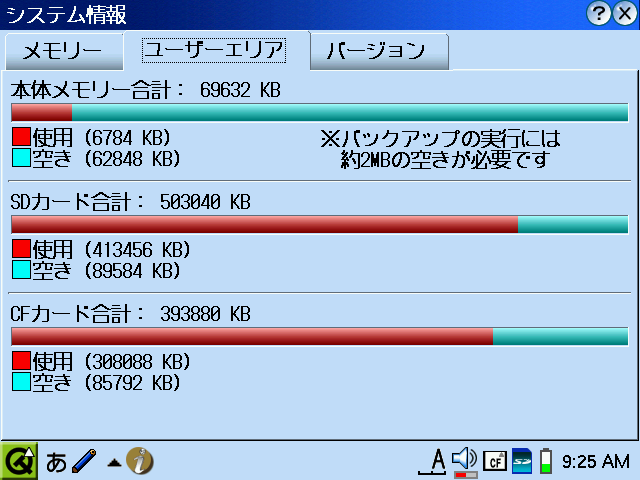

Windows 95 (OSR 2) で FAT16 フォーマットされていたので、そのまま認識しました。もちろん、後述する方法で FAT32 フォーマットしても使えるかと思います。

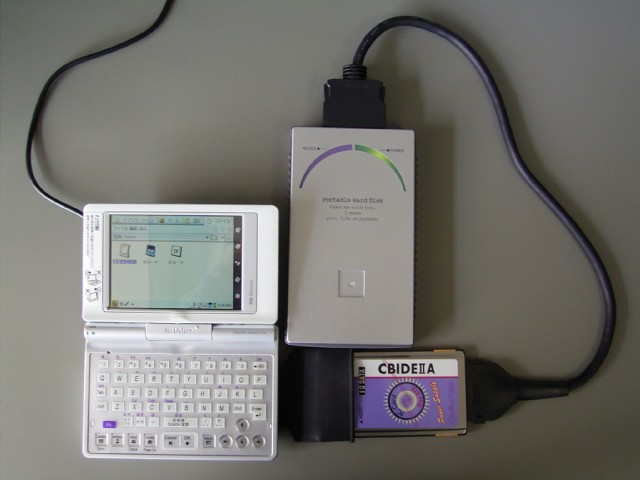

今回使用した SOTO-2.5iH はカードからの電源供給に対応した製品です。挑戦者の PS-iC や、アイ・オー・データ機器の CBIDEIIA は、CI-iCN にカードからの電源供給機能を付加したものに相当しますので、これを使ってみました。
Linux ザウルスに AC アダプタを繋いだ状態ならば問題ないとは思いますが、意外にもバッテリーでも特に問題なく使えてしまいました。もちろん、一般的な CF カードと比べて電池の消耗は大きいとは思いますが、結構使えてしまいます。
Windows で FAT32 フォーマットをしても Linux ザウルスでは認識しないことが多いようです。そこで、Linux ザウルス単体で HDD フォーマットをする手順をまとめてみました。HDD だけでなく、マイクロドライブや CF メモリーカード等でもそのまま通用するかと思います。
bash-2.05$ su # umount /usr/mnt.rom/cf
# fdisk /dev/hda Command (m for help): p Disk /dev/hda: 2 heads, 16 sectors, 123 cylinders Units = cylinders of 32 * 512 bytes Device Boot Start End Blocks Id System /dev/hda1 * 1 122 1944 1 FAT12
Command (m for help): d Partition number (1-4): 1
Command (m for help): n Command action e extended p primary partition (1-4) p Partition number (1-4): 1 First cylinder (1-123, default 1): Last cylinder or +size or +sizeM or +sizeK (1-123, default 123): Using default value 123
Command (m for help): a Partition number (1-4): 1 Command (m for help): t Partition number (1-4): 1 Hex code (type L to list codes): 6
Command (m for help): w The partition table has been altered! Calling ioctl() to re-read partition table. WARNING: If you have created or modified any DOS 6.x partitions, please see the fdisk manual page for additional information. Syncing disks.
# mkfs.vfat -F 32 /dev/hda1 mkfs.vfat 2.8 (28 Feb 2001) #
掲示板で、(び)さん、コグさん、えぼ6.5さんからも情報を頂きました。ありがとうございます。特に(び)さんの「SL-C760 で MicroDrive(4GB) をマウントする」は凄く参考になりました。ここを見て、もしかして認識しない HDD も同様にフォーマットできるのでは?と思いつきました。
