SL-A300/B500クレードルのTips
＠はじめに
帰宅・外出時等にややこしい結線を意識せず、気軽に本体を挿抜出来るクレードルは便利なものです。
りなざうでも、縦型モデル( SL-A300/B500/6000)ではオプションとしてこのクレードルが用意されています。

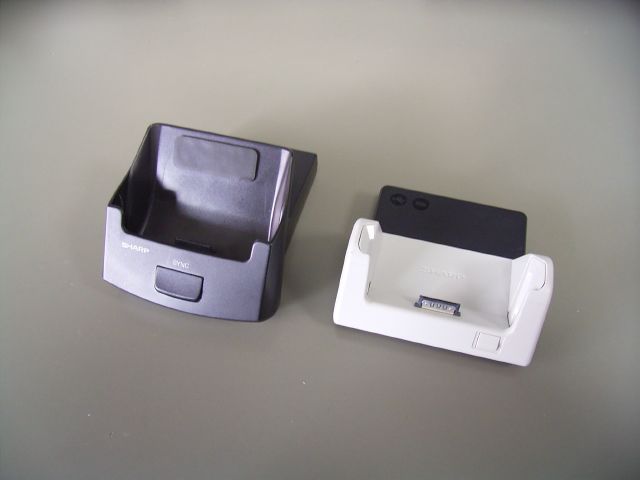

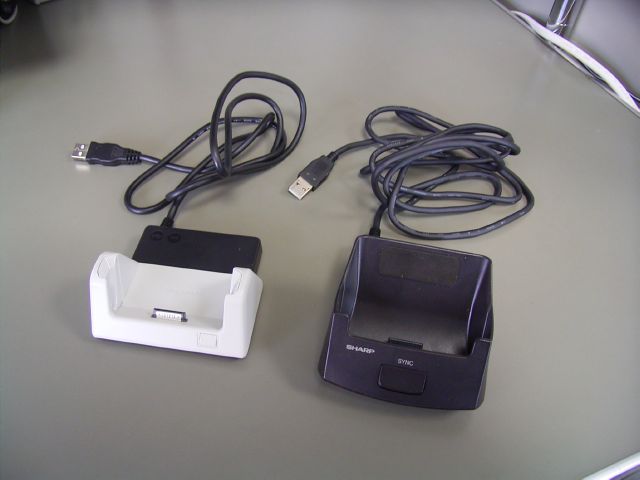

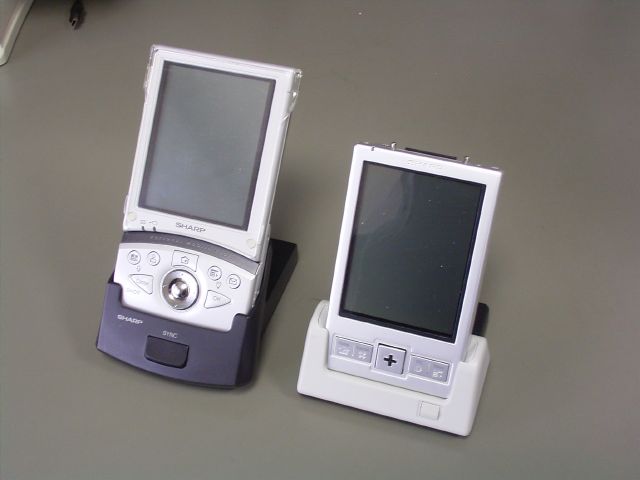

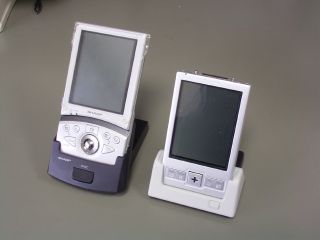

SL-A300&B500用クレードル
私も手持ちの SL-A300/B500で有用に活用していますが、この二機種用のクレードルはパソコン接続用の USBケーブルが取り外し不可となっています。そのため、卓上の配置によっては、いささかこのケーブルが邪魔になることがあります。
母艦との間で Syncを行う手段としては LANを経由する方法もありますし、単純にデータのやりとりを行うだけならば、メモリカードを経由するのでも良いでしょう。そういう意味では、必ずしも USB接続にこだわる必要もありません。
と言うことで、軽くクレードルを調べてみたところ、簡単な手順でケーブルを外してしまえることが分かりました。以下にその手順をまとめておきます。
なお、このページで説明している手順でケーブルを外すだけであれば、本体ハードへの改造は一切必要無いため、元通りに戻すことも可能です。
が、一応クレードル本体の蓋を空けることにはなるので、保証等は効かなくなるものと思われます。
お約束ではありますが、以下の作業を行う際にはあくまでも個人の責任範囲内にて行って下さい。
＠SL-B500専用クレードル CE-ST9

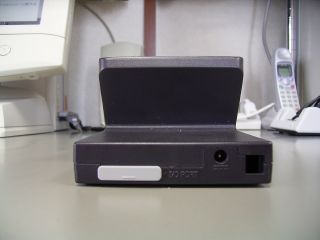

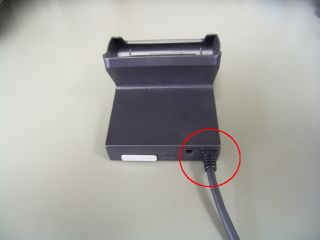

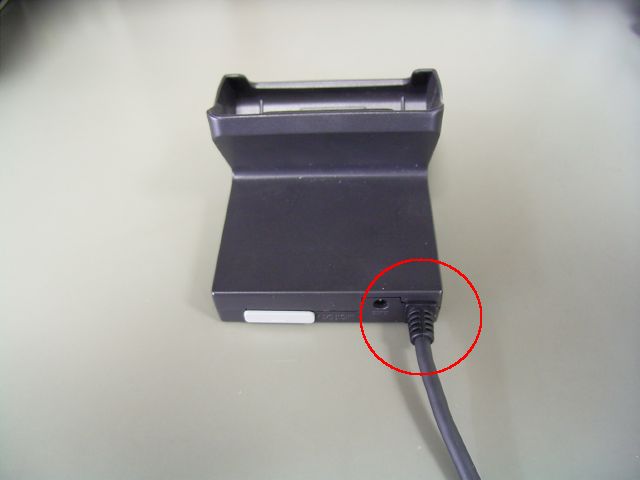

USBケーブルは下図のように、クレードル背面の向かって右側に取り付けられています。
なお、左側にグレーで見えているのは SL-C700用のI/Oポートカバーです。標準ではクレードルの I/Oポートは剥き出しのままです。コネクタ部が剥き出しなのは、何となく気になるもんで、流用して取り付けています。

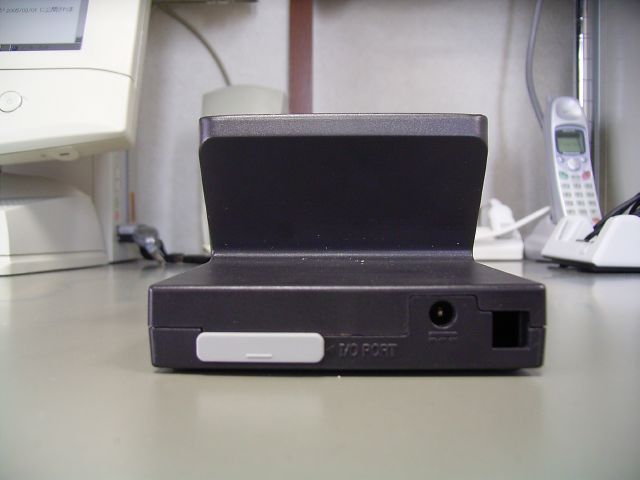

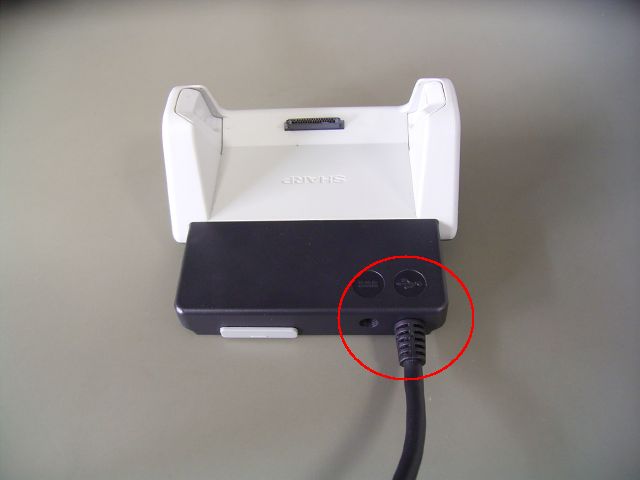

CE-ST9背面
それでは、解体に入ります。

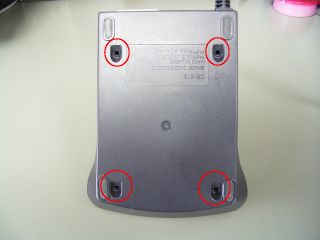

まずは、クレードル底面のネジ四本を外します。

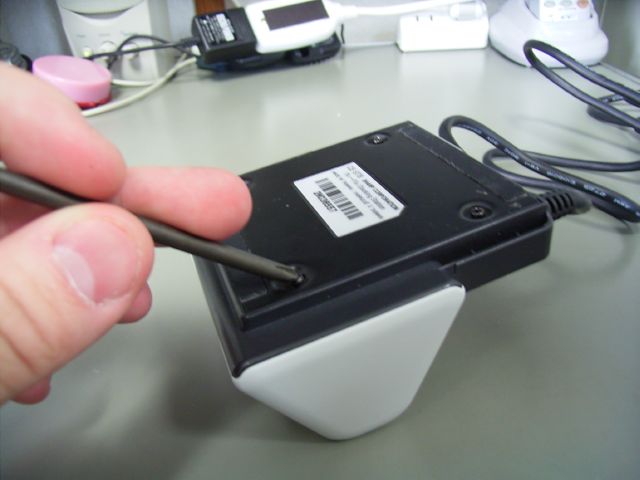

CE-ST9底面

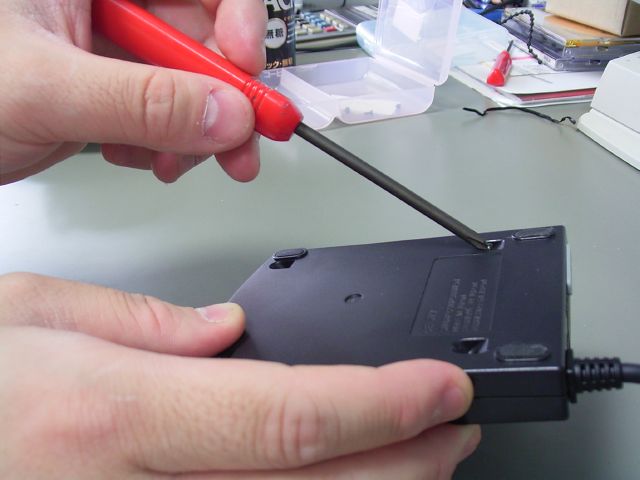

このネジですが、底面に対して垂直ではなく、下図のようにやや前方に傾いた形でネジ穴が切られています。無理に力を加えて、ネジを潰さないよう注意して下さい。
CE-ST9底面ネジ方向
ネジを外すと、上下の2パーツに分かれます。上下のパーツは下図の通り、フレキケーブルで接続されているので、断線したりしないよう注意しましょう。

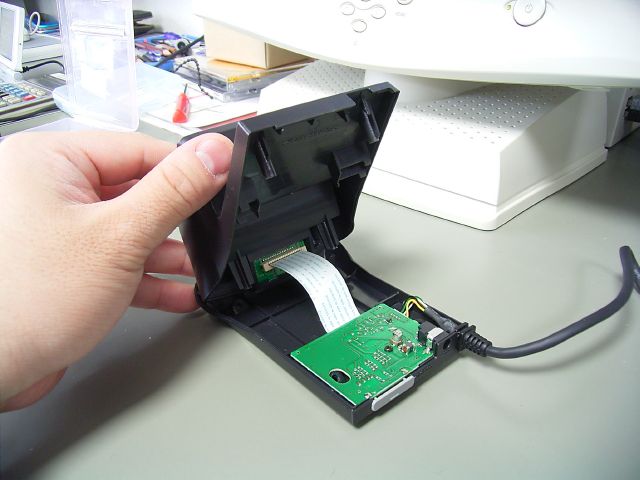

上下分割
上図からでも、下部の基盤が確認出来ると思います。
この基盤の右下にあるコネクタで USBケーブルが接続されています。

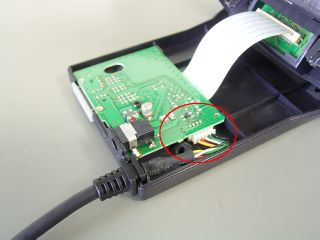

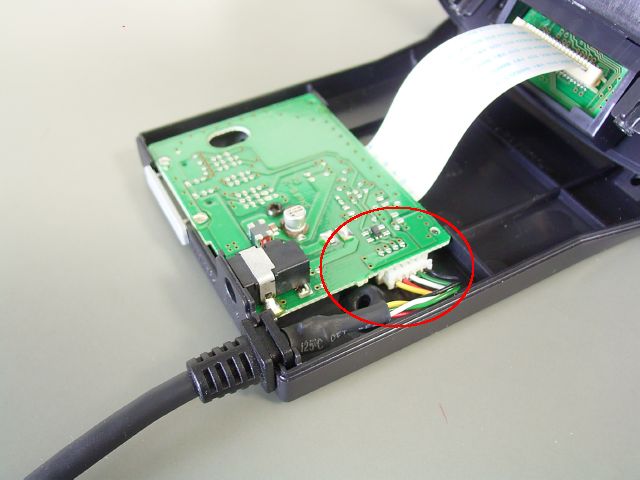

ケーブルコネクタ部
コネクタは特にロックなどがかかっている訳ではないので、引っ張れば簡単に抜くことが出来ます。ただし、ケーブルの断線には注意して下さい。
抜き難い場合は、基盤と底面を止めているネジを外し、基盤だけの状態にしてから、作業しても良いでしょう。
後は、元通り上下のパーツを合わせ、ネジ留めすれば OKです。
ケーブルが生えていた部分の穴が気になる場合は、何かで蓋をするのも良いかと思います。

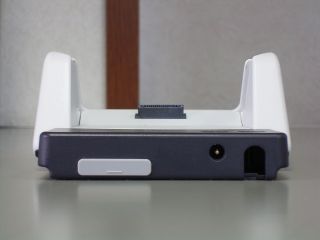

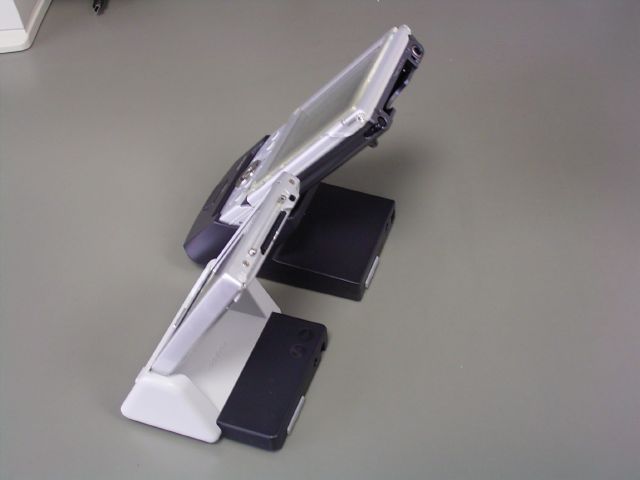

完成図
＠SL-A300専用クレードル CE-ST8
CE-ST9と同様にクレードル背面、向かって右側に USBケーブルが取り付けられています。
こちらも、I/Oポートにはカバーをしてあります。

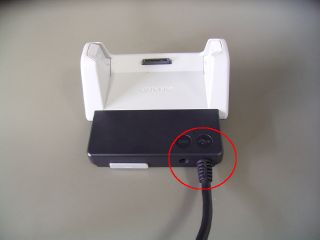

CE-ST8背面
CE-ST9の解体と同じ手順でクレードル底面のネジ四本を外します。
こちらの底面ネジですが、クレードル前方の二本は CE-ST9と同様に前方に傾いていますが、後方の二本は底面に対して垂直になっています。
ネジ穴の方向に注意して作業を行って下さい。

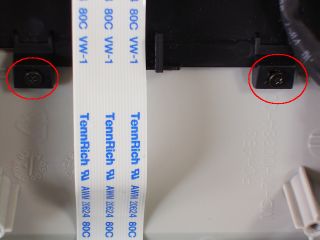

CE-ST8底面ネジ方向

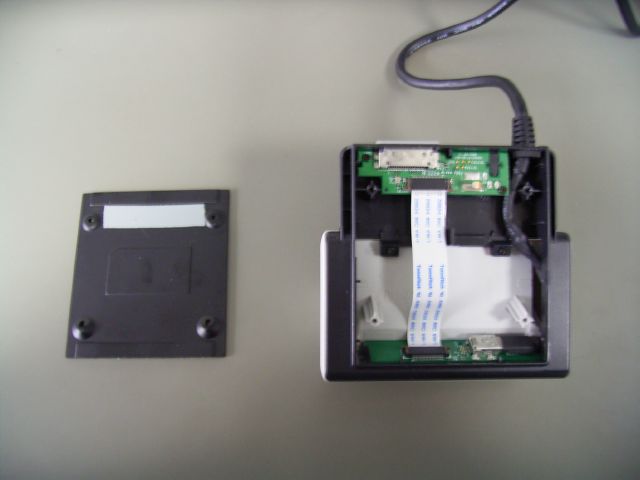

底面のネジ四本を外すと金属製の底板が外れます。

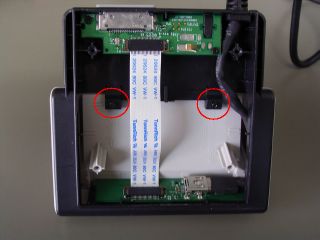

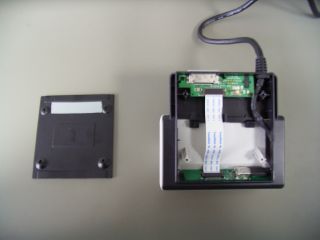

CE-ST8分解図1
CE-ST8はさらにもう1パーツ、計3パーツ構成になっています。

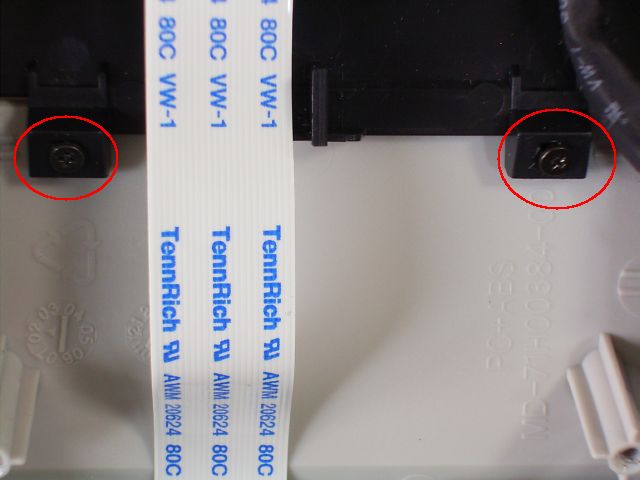

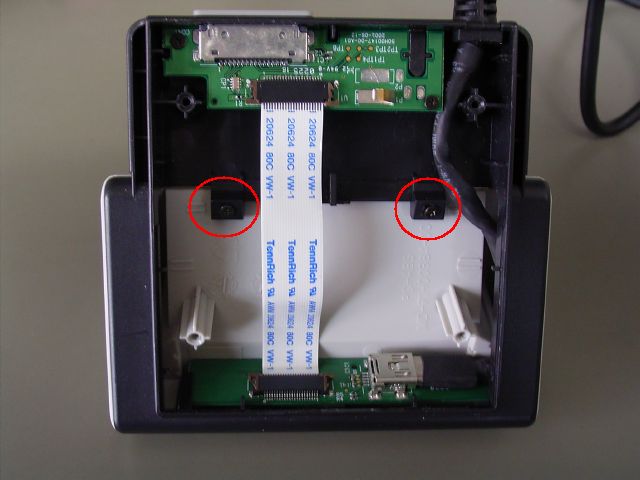

底面を外した後、本体の中程にあるネジ二本を外します。
底面を止めているネジより、一回り小さいサイズのネジが使われているので、ネジ山を潰さないよう注意して下さい。

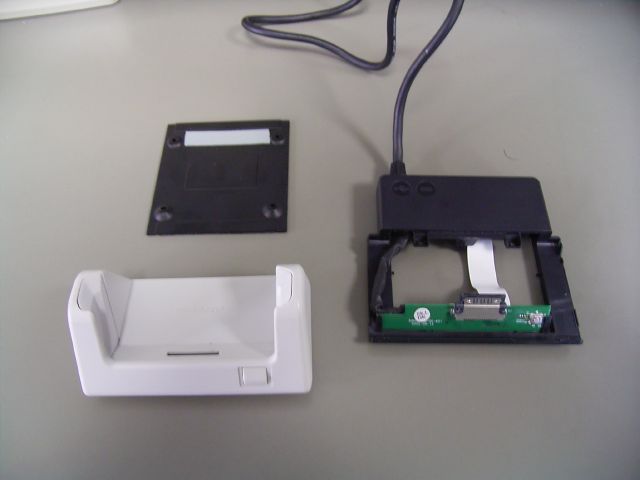

ネジを外すと下図のように3パーツに分かれます。
CE-ST8分解図2

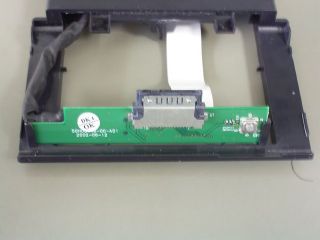

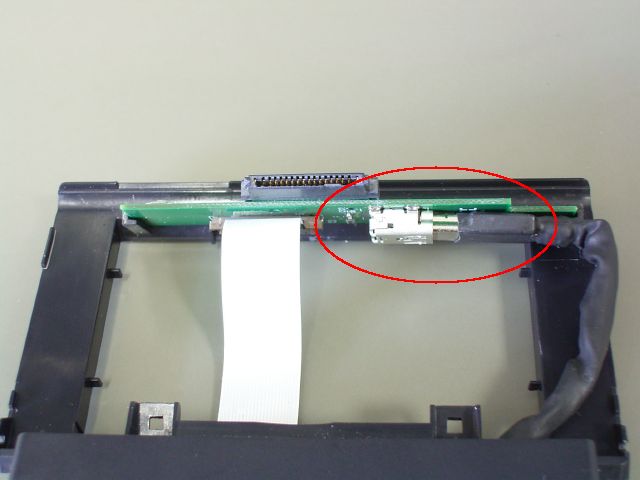

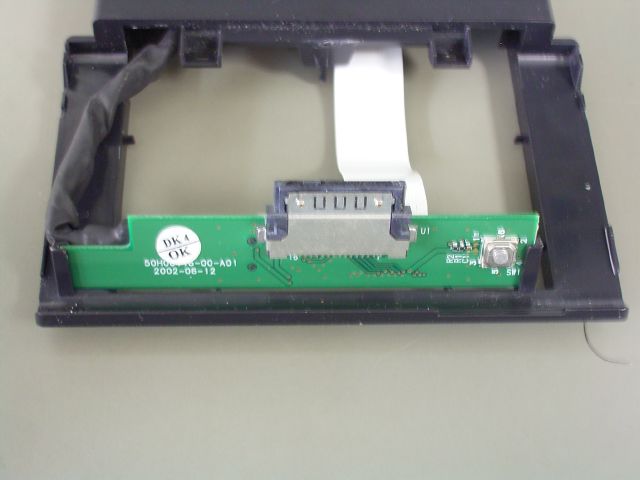

上図右側の黒いパーツ（フレーム）に基盤が挿さっているのが分かると思います。
USBケーブルは、この基盤の裏側のコネクタに取り付けられています。
基盤は、フレームの枠に嵌っているだけなので、上にズラせば簡単に外すことが出来ます。
その上で、コネクタからケーブルを外せば OK。

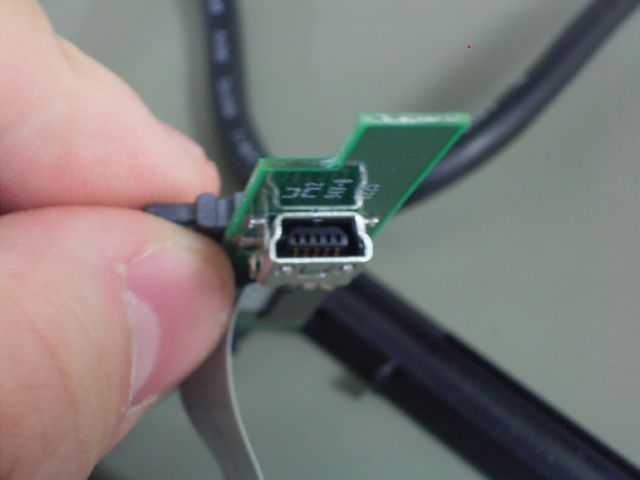

ちなみに、このコネクタですが、実は USB-ミニBのコネクタそのままだったりしました。ちょっとビックリ。
後は元の様に組み立てれば作業は終了です。

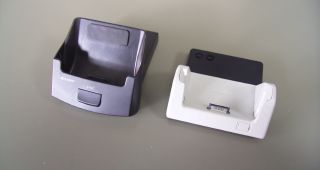

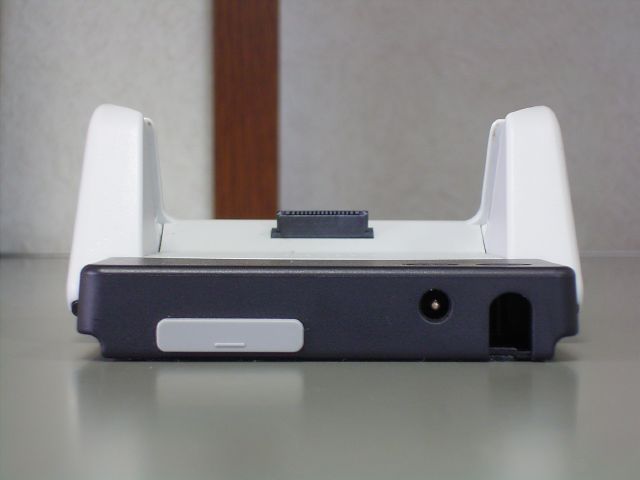

完成図
